0.6/1kV聚氯乙烯絕緣電力電纜

執行標準：

本品按GB12706.1和GB12706.2設計制造。

阻燃電力電纜按企業標準制造，其中阻燃特性符合GBl2666.5（1EC332—3）的要求。

耐火電力電纜按企業標準制造，其中耐火特性符合GBl2666.6（1EC331）的要求。

用途：

本產品適用于交流額定電壓0.6／1kV的線路中，供輸、配電能用。阻燃電力電纜適用于要求阻燃的場合。耐火電力電纜適用于高層建筑、大型商場等人口密集地區，需要防火救生的場合。

使用特性及主要技術性能：

①電纜導體長期允許工作溫度不超過70℃。短路時（最長持續時間不超過5秒），電纜導體的最高溫度不超過160℃；

②敷設電纜時的環境溫度應不低于0℃，低子0℃時應先加熱。最小彎曲半徑不小于電纜外徑的15倍。

③導體直流電阻應符合GB3956的規定。

④工頻耐電壓試驗：3.5kV／5min~擊穿。

⑤阻燃特性：

阻燃電纜能經受GBl2666.5（1EC332-3）規定的成束燃燒試驗。

低煙低鹵阻燃電纜能經受GBl2666.5（1EC332-3）規定的成束燃燒試驗，且燃燒時煙濃度符合GBl2666.7（1ECl034的規定、燃燒析出氣體中HCL含量應≤100mg／g，并符合IEC574-1的要求。

低煙無鹵阻燃電纜能經受GBl2666.5（1EC332-3）規定的成束燃燒試驗、且燃燒時的煙濃度符合GBl2666.7（IECl034）的規定，燃燒析出氣體水溶液的pH值≥4.3，導電率≤10us／mm并符合0EC754-2的要求。

耐火電纜能經受GBl2666.6（1EC331）規定耐火試驗。

電纜的型號、名稱及適用場合：

型號		名稱	適用場合
銅Cu	鋁Al	名稱	適用場合
VV	VLV	聚氯乙烯絕緣聚氯乙烯護套電力電纜	敷設在室內、隧道、電纜溝及管道中，電纜不能承受機械外力作用。阻燃電纜適用于要求阻燃的場合。耐火電纜適用于防火要求高的場合。
VY	VLY	聚氯乙烯絕緣聚乙烯護套電力電纜
ZR-VV	ZR-VLV	聚氯乙烯絕緣聚氯乙烯護套阻燃電力電纜
ZR-VDVD	ZR-VDLVD	聚氯乙烯絕緣聚氯乙烯護套低煙低鹵阻燃電力電纜 PVC jnsulation PVC sheath low-smoke low -halogen flame-retardant power Cable
ZR-EE	ZR-ELE	聚烯烴絕緣及護套低煙無鹵阻燃電力電纜 PO insulation PO sheath low-smoke halogen flame- retardant power cable
NH-VV	-	聚氯乙烯絕緣聚氯乙烯護套耐火電力電纜
VV22	VLV22	聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝電力電纜	敷設在地下，電纜能承受機械外力作用，但不能承受大拉力。阻燃電纜適用于求阻燃的場合。耐火電纜適用于防火要求高的場合。
ZR-VV22	ZR-VLV22	聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝阻燃電力電纜
ZR-VDVD22	ZR-VDLVD22	聚氯乙烯絕緣及護套鋼帶鎧裝低煙低鹵阻燃電力電纜
ZR-EE23	ZR-ELE23	聚烯烴絕緣及護套鋼帶鎧裝低煙無鹵阻燃電力電纜
NH-VV22	-	聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝耐火電力電纜
VV23	VLV23	聚氯乙烯絕緣聚乙烯護套鋼帶鎧裝電力電纜
VV32	VLV32	聚氯乙烯絕緣聚氯乙烯護套細鋼絲鎧裝電力電纜
ZR-VV32	ZR-VLV32	聚氯乙烯絕緣聚氯乙烯護套細鋼絲鎧裝阻燃電力電纜	敷設在室內、礦井及水，能承受機械外力作用和相當?shù)睦?。阻燃電纜適用于要求阻燃的場合。耐火電纜適用于防火要求高的場合。
NH-VV32	-	聚氯乙烯絕緣聚氯乙烯護套細鋼絲鎧裝耐火電力電纜
VV33	VLV33	聚氯乙烯絕緣聚乙烯護套細鋼絲鎧裝電力電纜
VV42	VLV42	聚氯乙烯絕緣聚氯乙烯護套粗鋼絲鎧裝電力電纜
ZR-VV42	ZR-VLV42	聚氯乙烯絕緣聚氯乙烯護套粗鋼絲鎧裝阻燃電力電纜
NH-VV42	--	聚氯乙烯絕緣聚氯乙烯護套粗鋼絲鎧裝耐火電力電纜
VV43	VLV43	聚氯乙烯絕緣聚乙烯護套粗鋼絲鎧裝電力電纜

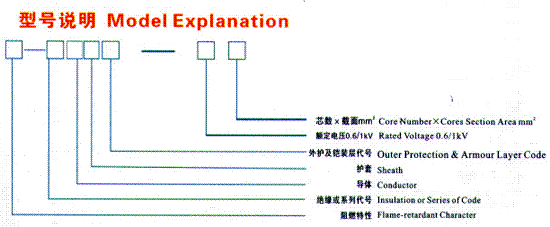

　　型號說明：

項目	代號	說明
阻燃特性	- ZR WL	非阻燃阻燃分A、B、C三級低煙無鹵
絕緣	V	交聯聚乙烯
導體	- L	銅芯鋁芯
護套或內護套	V VD Y E	聚氯乙烯低煙低鹵阻燃聚氯乙烯聚乙烯阻燃聚烯烴
鎧裝層	2 3 4	雙鋼帶鎧裝細鋼絲鎧裝粗鋼絲鎧裝
外護層	2 3	聚氯乙烯聚乙烯
