鎧裝熱電阻的詳細介紹



        一、概述：
    鎧裝熱電阻作為一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，適宜安裝在管道狹窄和要求快速反應、微型化等特殊場合。其可對-200~600℃溫度范圍內的氣體、液體介質和固體表面進行自動檢測，并且可直接用銅導線和二次儀表相連接使用，由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器、 掃描器、數據記錄儀以及電腦提供精確的輸入值。
　　鎧裝熱電阻外保護管采用不銹鋼，內充滿高密度氧化物質絕緣體，因此它具有很強的抗污染和優良的機械強度，適合安裝在環境惡劣的場合。
　　鎧裝鉑電阻通常由鎧裝鉑熱電阻感溫元件、安裝固定裝置和接線裝置等主要部件組成。

二、產品特點：
1.熱響應時間少，減小動態誤差；
2.直徑小，長度不受限制；
3.測量精度高；
4.進口薄膜電阻元件，性能可靠穩定；
三、工作原理：
    鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
四、技術參數：
    產品執行標準
      IEC751
     JB/T8623-1997
     JB/T8622-1997
常溫絕緣電阻：
      熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
 偶絲直徑材料：

引線形式	套管外徑φ	套管材質
單支式	φ2	1Cr18Ni9Ti
	φ3
	φ4
	φ5
	φ6
	φ8
雙支式	φ3
	φ4
	φ5
	φ6
	φ8

        測量范圍及允差：

型  號	分 度 號	測溫范圍°C	精度等級	允  差
WZPK	Pt100	-200­­-+500	A級	±（0.15+0.002 ltl）
WZPK	Pt100	-200­­-+500	B級	±（0.30+0.005ltl）

        熱響應時間：

套管直徑	熱響應時間
Ф3	≤3
Ф4	≤5
Ф5	≤8
Ф6	≤12
Ф8	≤15

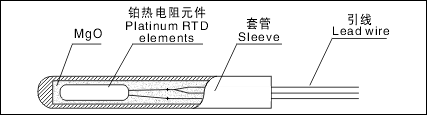

         測量端結構形式

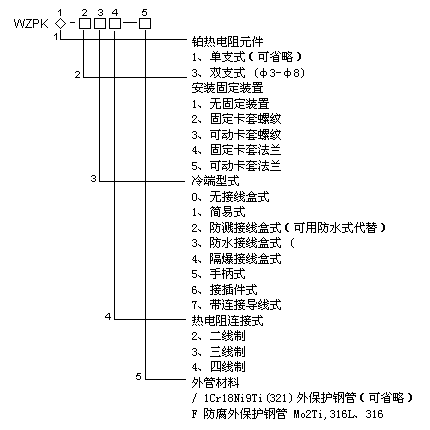

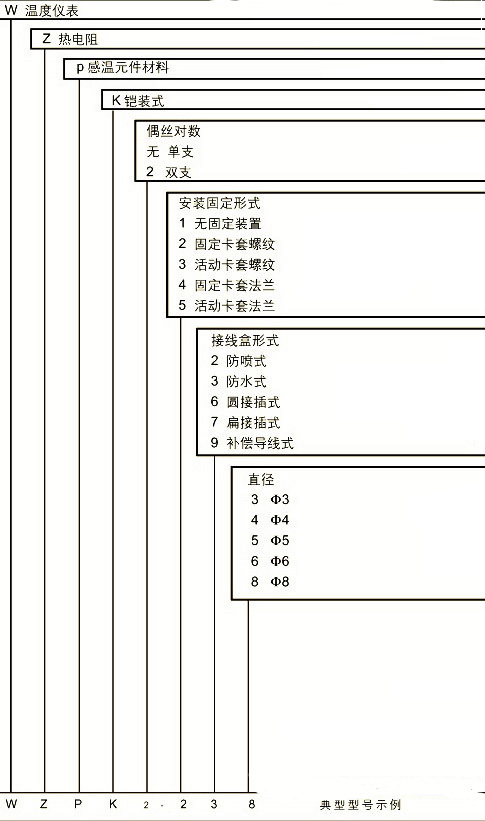

        五、型號命名方式：
