JB/T7391-94 5、帶溫度變送器防爆熱電偶測溫范圍及允差 1）熱電阻測溫范圍及允差

型號	分度號	測溫范圍℃	精度等級	允許偏差
WZPB	Pt100	-200-+500	A級 B級	±（0.15+0.002ItI） ±（0.30+0.005 ItI）
WZCB	Cu50  Cu100	-50-+100		±（0.30+0.005 ItI）

2）熱電偶測溫范圍及允差

型號	分度號	允 差 等 級
		I		II
		允 差 值	測溫范圍℃	允 差 值	測溫范圍
WRNB	K	±1.5℃	-40-375	±2.5℃	-40-333
		±0.004 ItI	375-1000	0.0075 ItI	333-1200
WRMB	N	±1.5℃	-40-375	±2.5℃	-40-333
		±0.004 ItI	375-1000	0.0075 ItI	333-1200
WREB	E	±1.5℃	-40-375	±1.5℃	-40-333
		±0.004 ItI	375-800	0.004 ItI	333-900
WRFB	J	±1.5℃	-40-375	±1.5℃	-40-333
		±0.004 ItI	375-750	0.004 ItI	333-750
WRCB	T	±1.5℃	-40-125	±1℃	-40-133
		±0.004 ItI	125-350	0.0075 ItI	133-1000

6、輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100 7、輸出方法： 二線制 8、精度等級：
     溫度變送器精度等級：0.1 0.2  0.5
     顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級. 9、供電電源：24V.DC±10℅ 10、防護等級：IP65 11、防爆等級：       隔爆型：dⅡBT4   dⅡCT5   dⅡCT6
      本質安全型：iaⅡCT6 12、絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50. 13、帶溫度變送器防爆熱電偶熱響應時間：     當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間； 14、基本誤差：儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。 15、帶溫度變送器防爆熱電偶工作環境：

安裝場所等級	溫 度 ℃	相對濕度％	大氣壓力KPa
Cx1	-25-+55	5-95	86-106
Cx2	-25-+70
Cx3	-40-+80

16、支撐管長度確定：溫度變送器的工作溫度由支撐管所造成的殼體升溫同環境之和，支撐管所造成的殼體升溫見下圖。     17、帶溫度變送器防爆熱電偶取證一覽表:

防 爆 級 別	防 爆 證 號	認 證 機 構
dⅡBT4	GYB97151	NEPSI
dⅡBT4	GYB97152	NEPSI
dⅡCT4	GYB97203	NEPSI
dⅡCT4	GYB97204	NEPSI
iaⅡCTT6	GYB99412	NEPSI
iaⅡCTT6	GYB99413	NEPSI

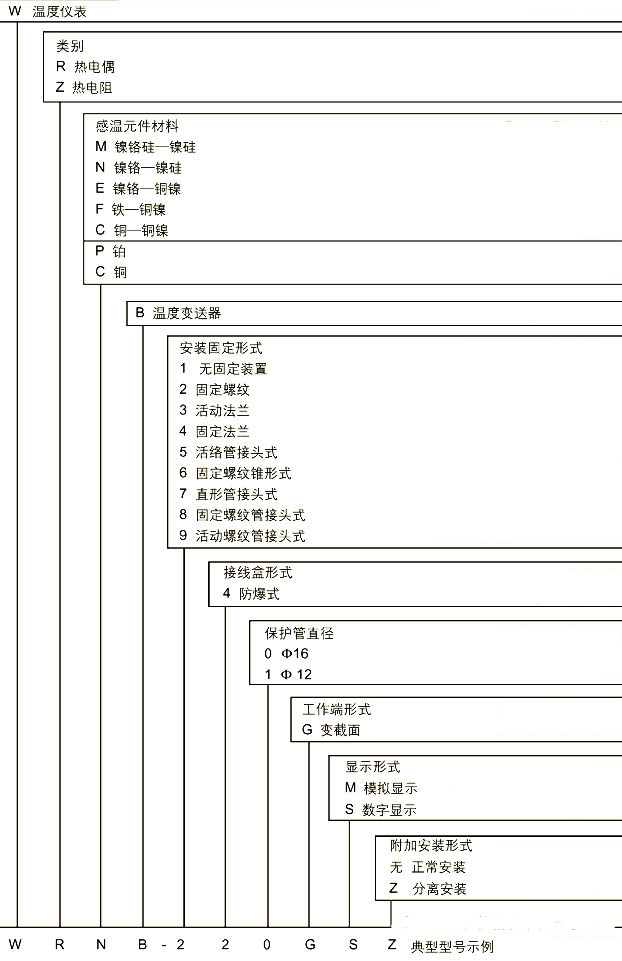

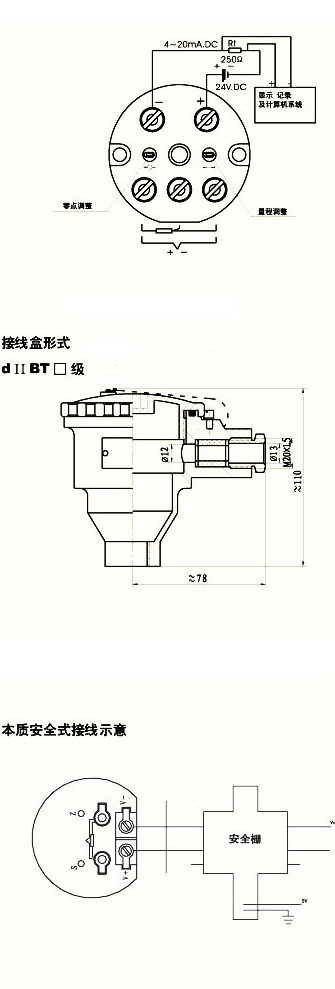

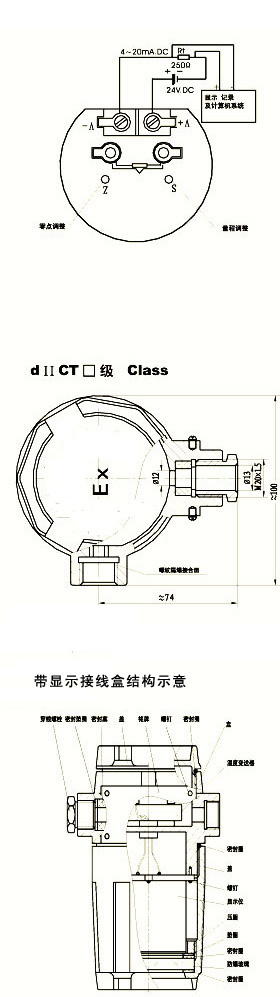

 注：NEPSI防爆認證系國家級儀器儀器儀表防爆安全監督檢驗站  18、儀表接線方式   19、帶溫度變送器防爆熱電偶型號命名規則   20、帶溫度變送器防爆熱電偶無固定裝置選型表（其它傳感器選型參見防爆熱電偶）

型號	分度號	測溫范圍℃	熱響應時間	隔爆等級	規   格
					d	L
WRMB-140 WRMB-140G	K	0-800	＜90S	dⅡBT4 dⅡCT5 dⅡCT6 iaⅡCT6	Φ16	300X150 350X200 400X250 450X300 500X350 550X400 650X500 900X750 1150X1000 1650X1500 2150X2000
			＜24S
WRNB-140 WRNB-140G	N	0-800	＜90S
			＜24S
WREB-140 WREB-140G	E	0-600	＜90S
			＜24S
WRCB-140 WRCB-140G	T	0-350	＜90S
			＜24S
WRFB-140 WRFB-140G	J	0-55	＜90S
			＜24S
WZPB-141 WZPB-141G	Pt100	-200-500	＜120S		Φ12
			＜24S
WZCB-141 WZCB-141G	Cu50	-50-100	＜120S
			＜24S

  注：1）選型須知：型號、分度號、防爆等級、熱電偶（阻）精度等級、溫度變送器（顯示器） 精度等級、安裝固定形式、保護管材質、長度或插入深度；      2）熱電偶I級、熱電阻A級按協議訂貨；       3）保護管材質為1Cr18Ni9Ti,其余材質根據協議訂貨。
